Amplificador de 12 voltios 40W con TDA8560Q.

Proyecto: Amplificador estereo con TDA8560Q. 40 W por canal.

Este amplificador es fácil de hacer por la reducida cantidad de componentes.
Es un amplificador de alta potencia, hablando de de potencia real.

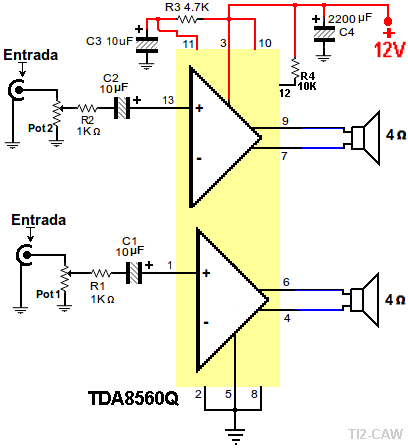

Diagrama de conexiones del TDA8560Q:

amplificador TDA8560Q

Las conexiones de los pines del TDA8560Q y TDA1557Q son similares, la única diferencia notable es la resistencia del pin 12 (R4 10KΩ), aunque internamente son muy diferentes, si lo utilizamos con altavoces (bocinas o parlantes) de 4 ohmios podemos obtener 25 vatios con 14.4 voltios, pero si utilizamos altavoces de 2 ohmios podemos obtener toda su potencia, mayor a 40 vatios por canal.

Según los datos del fabricante puede funcionar entre 6 y 18 voltios.

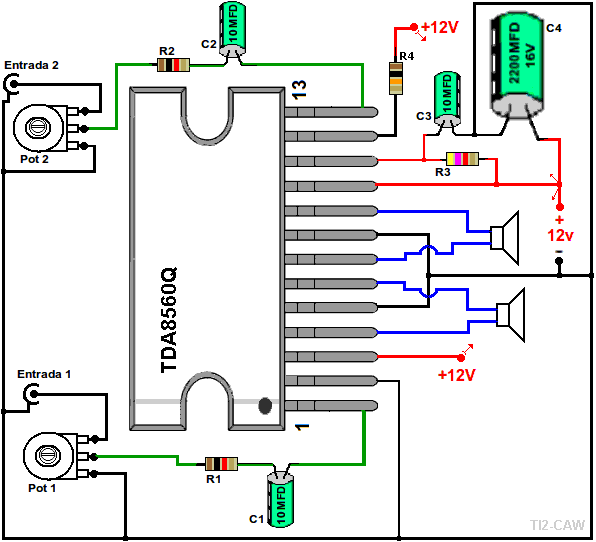

Dibujo del amplificador con TDA8560Q:

Dibujo del amplificador con TDA8560Q



La fuente de alimentación a utilizar para este proyecto debe ser capaz de suplir 10 amperios.

En los proyectos con amplificadores de audio hay dos cosas muy importantes la correcta conexión de las tierras y el máximo enfriamiento posible.

Tener tierras conectadas incorrectamente puede generar ruidos indeseados o incluso oscilaciones que pueden dañar el amplificador.
Y algo muy importante: recordar que la vida de los componentes se disminuye por alta temperatura.

Podemos utilizar un ventilador de los usados en fuentes de computadora y para evitar que nos introduzca ruidos le agregamos una resistencia y un capacitor.

conexiones ventilador 12 voltios

Como los ventiladores de las computadoras no consumen mucha corriente, la resistencia puede
ser de 22 a 47 ohmios, siempre que el ventilador arranque sin dificultad.
