Proyectos con leds utilizando bateria de 1,5 voltios

Conectar leds con una batería o pila.

Los leds trabajan a diferentes voltajes dependiendo en gran medida por su color
los leds convencionales rojo, amarillo y naranja comunmente trabajan con aproximadamente 2 voltios

los leds más recientes de alta luminosidad como el azul, blanco, púrpura o violeta, etc. trabajan a poco más de 3 voltios.

Cuando es necesario realizar un proyecto con leds que utilizan más de 1.5 voltios y queremos utilizar solo una pila, se han creado varios diseños que por lo general son elevadores de voltaje, desde osciladores simples hasta circuitos integrados que controlan eficientemente el voltaje y el consumo.

Aquí veremos proyectos simples con transistores, con solo un transistor, y con circuito integrado.

Elevador de voltaje para led con 2 transistores

Este es un diseño simple que utiliza la corriente de retorno de una bobina a la cual se le aplican pulsos.


La bobina es pequeña, preferiblemente de fábrica, ya que son valores altos que serían muchas vueltas de alambre muy fino.

Para que oscile hay que utilizar al menos dos transistores, el diagrama para un led es así:

como conectar un led con 1,5 voltios


Los valores de este diagrama son los que me funcionaron mejor con buena relación entre consumo y brillo del led.

Si no está muy familiarizado con los diagramas le presento el dibujo del elevador:
conectar un led con bateria de 1,5 voltios

Al utilizar varios leds podemos reducir el valor de la bobina, aunque al ser un diseño de poca eficiencia no se logra una buena relación entre el brillo y el consumo.

Elevador de voltaje para led con circuito integrado HH004F

En linternas de 3 leds o menos es común ver un circuito integrado que realiza pulsaciones a una bobina similar al proyecto anterior, el más común es el HH004F

led con HH004F

El funcionamiento es similar al elevador anterior, pero con componentes CMOS que hacen que consuma muy poco para funcionar. Arranca desde 0,9 voltios y es muy utilizado con 3 voltios en la entrada manejando 3 leds en paralelo o más.

Elevador de voltaje para led con toroide

En sistemas transistorizados se puede lograr mayor eficiencia utilizando transformadores con núcleos de ferrita y toroides, trabajando con 1.5 voltios necesitamos pocas vueltas en los arrollados lo que hace más simples los bobinados.

Con un oscilador simple a un transistor podemos obtener buenos resultados utilizando varios leds.
Puede ser utilizado de manera similar a los proyectos anteriores o mejor aún como transformador para iluminar varios leds en paralelo.

inversor para leds con 1,5 voltios




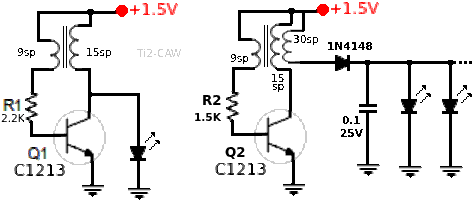

En el proyecto de la izquierda hay conectado un led de manera muy similar a los vistos anteriormente, funciona como referencia, pero como queda algo grande por el toroide es mejor agrear un arrollado y utilizarlo como el diseño a la derecha del diagrama para varios leds.

Para que el circuito entre en oscilación los arrollados de 9sp (9 vueltas o espiras) y 15sp deben quedar en sentido opuesto, se arrollan juntos y se conectan como el dibujo a continuación:


conexiones inversor con toroide

En los bobinados en toroides por lo general se arrollan los cables a la par o encima para tratar de lograr la transferencia más eficiente posible, aunque en estos proyectos pequeños no es notorio es bueno saberlo, para cuando transferimos grandes corrientes.

En este caso podemos arrollar el cable que sale hacia los leds (30sp) completamente separado de los arrollados del oscilador, algunas veces hay que buscar cual cable funciona mejor al diodo y al positivo intercambiándolos. Y si colocamos muchos leds puede ser necesario aumentar las vueltas o espiras.

También si colocamos muchos leds debemos reducir el valor de R2, pudiendo bajar incluso hasta 100 ohmios.

El arrollado de la salida (30sp) puede ser una continuación de 9sp para aprovechar esas 9 vueltas.

inversor con toroide para varios leds


Debemos recordar que mantengan el sentido del arrollado 9sp, y se puede continuar con alambre más delgado.

En este diseño con varios leds convencionales (20mA)se puede arrollar en el toroide cada
arrollado seguido y al no haber realmente un consumo alto es difícil percibir cambios en el rendimiento. Por ello el ejemplo a continuación nos puede dar una idea de como arrollar el torioide sin complicaciones:

conexiones en toroide de inversor para leds

Para proyectos donde se utiliza gran cantidad de corriente se puede reducir las vueltas
de forma proporcional, para que la ferrita del toroide se sature bastante.
