Proyectos con sonido - Leds rítmicos

Proyecto: Leds audiorítmicos.

En este proyecto de electrónica veremos desde como conectar un led a la salida de audio (super simple),con varios leds y variantes para mejorarlo.
Si desea utilizar un circuito integrado puede ver este:Indicador de nivel de audio con LEDS.

Si lo que quiere es un led que alumbre de acuerdo a la música, se utiliza una resistencia en serie con el led para no "quemar" el LED, se pueden además agregar otros elementos, para que funcione mejor y no se dañe, esto conectandolo solamente a las lineas de los altavoces (bocinas o parlantes).

Como el audio es corriente alterna, el led se ilumina con la mitad de la onda de sonido, la corriente inversa puede afectarlo, entonces se puede poner un diodo en contraposición o mejor aún dos leds contrapuestos.


Ejemplo de conexiones de los leds:
luces ritmicas o leds audioritmicos


El valor de la resistencia de 470 ohmios funciona bien en equipos de automovil.
Puede ser que en el sistema de altavoces de nuestra computadora no se iluminen los suficiente y tengamos que usar menos resistencia, por ejemplo 220 ohmios.
Si podemos probar cuantos voltios hay en el altavoz (bocina o parlante) sería lo ideal.(audio AC)
Para medirlo es necesario un multímetro o tester analógico (de aguja) en una escala de corriente alterna
Conectamos las puntas del multímetro en el altavoz y subimos el volumen hasta que distorcione, para ver los picos máximos de voltaje.(No mucho tiempo)
Si el voltaje tiene picos máximos alrededor de 5 voltios utilizamos 220 ohmios, con 11 voltios usamos 470 ohmios.
y así sucesivamente.
Puede ser que decida usar 220 ohmios en el automóvil por mayor brillo, y no tomar en cuenta la reducción de la vida de los leds, pero es algo que si desea puede probar, arriesgando algún led.
No recomiendo probar con valores de resistencia menores, porque ya no sería solo atentar contra los LEDS, sinó también con la salida de audio en que lo conectemos.
No se deben conectar los leds sin resistencia porque "se queman", y pueden dañar también el equipo,
los leds funcionan como un diodo zener, a partir de 2.5 voltios ellos tratan de mantener ese voltaje entre sus puntas y al sobrepasar la capacidad de corriente se dañan (normalmente de 50 a 100mA).

Nota: No todos los LEDS mantienen el mismo voltaje, pero generalmente es mayor a 2 voltios. Los azules y blancos más de 3V.

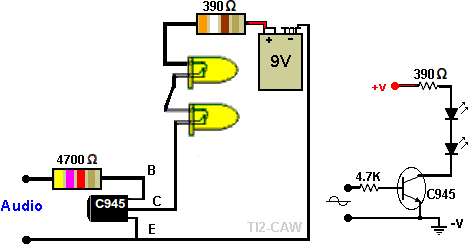

Si es para usar con algún dispositivo de baja potencia, por ejemplo un reproductor de MP3, sería mejor utilizar alimentación aparte y con un transistor (por canal).
leds audioritmicos para mp3

Si utiliza 12 voltios funciona bien, es mejor utilizar leds de alta intensidad blancos o azules.
Puede ser que la potencia sea tan baja que tengamos que cambiar la resistencia de 4700 ohmios por una menor, hasta 1000 ohmios.
Si utilizamos otro tipo de transistor verifiquemos las conexiones de las patillas, ya que hay muchos que utilizan la base al centro
como el MPS2222A (EBC) que es igual al 2N2222:

diferencia c945 2n2222


Series rítmicas de leds

Debido a las características de los LEDS, se pueden conectar en juegos de resistencias y leds
que simulan las barras de los indicadores de nivel hechas con circuitos integrados, con solo la
potencia del audio y sin sobrecargar la salida de nuestro equipo de sonido.

Este diseño funciona bien con salidas de 10 vatios o un poco menos:

leds audioritmicos en series


El capacitor de 100 microfaradios y los 2 diodos 1N4148 forman un doblador de voltaje, ya que los amplificadores de mediana potencia generan como 6 voltios RMS (estos leds se iluminan completamente con 12 V).

Diagrama:
leds audioritmicos como vu
Es importante no quitar la resistencia de 47 ohmios de la entrada, ya que en caso de algún desperfecto o error puede salvar la salida de nuestro equipo de audio.

Para equipos de mayor potencia que generen hata 12 voltios RMS se quita el doblador de voltaje y se puede realizar como muestro en este diagrama:
leds ritmicos para 20w

El capacitor de 10 microfaradios es opcional

Tomemos en cuenta que los leds no alumbrarán exactamente como cuando se utiliza un circuito integrado y con alimentación propia,
pero se ve bien y no necesitamos muchas cosas.

Si tenemos algún equipo de audio de mucha potencia hay que hacer un divisor de voltaje, y colocar alguna protección de esta manera:

divisor de voltaje y diodo zener
La protección puede ser un diodo zener de 13 voltios 1 vatio, la resistencia de entrada es recomendable que sea de 5 vatios o más,
el problema principal que enfrentamos es al no conocer el voltaje RMS de salida, si podemos medirlo y es mayor a 30 voltios RMS,
es de un equipo de audio con el cual no deberíamos estar experimentando.
Riesgo de accidente

De cualquier manera hay que tomar precauciones adecuadas para no dañar la salida de audio
Si se toman las medidas necesarias y se usa el sentido común no debería ocurrir nada malo.
Pero al realizar estos proyectos usted asume los riesgos y responsabilidades,
ya que pueden ocurrir accidentes o daños incluso por desconocimiento de los riesgos.


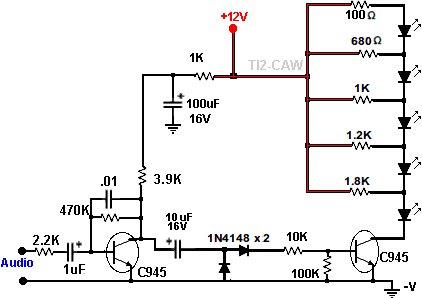

En base a este proyecto podemos iniciar alguno conectado a 12 voltios y con transistores.
Para poder usarlo con audio que no sea de la potencia de salida,sería mas o menos así:
divisor de voltaje y diodo zener

Notese que el orden de las resistencias cambió y la resistencia de 47 ohmios ahora es de 100.

Combinando la información del proyecto de leds audioríitmicos para dispositivos como reproductores de mp3 y este puede resultar algo interesante.

Es un proyecto interesante, pero es mejor realizar el indicador de audio con circuito integrado.
Puede ver: => Proyectos con leds <=
Con varios proyectos interesantes de leds y luces.
