Construir control intermitente con leds:

Proyecto: leds intermitentes. (flashlight)

Para experimentar el funcionamiento de un oscilador simple podemos hacer
un circuito de leds con luz intermitente, el diseño más simple lo podemos
fabricar con dos transistores C945 o similares.
También agrego más abajo un proyecto con el cicrcuito integrado NE555.

Diagrama o plano del circuito:
Diagrama de intermitente con 2 leds facil

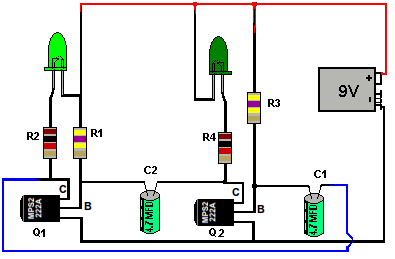

Dibujo del diseño electrónico para principiantes:
Debemos observar que el transistor C945 tiene el colector al centro y otros como el 2N2222 o MPS2222A la base al centro.
Dibujo de intermitente con ledsdiferencias entre cC945 y 2N2222


También se puede hacer para un solo led variando el tiempo en los capacitores c1 y c2 para que permanezca más tiempo encendido que apagado. Funcionando similar a una pastilla de luces intermitentes para los automóviles


 Esquema del intermitente para un led:
Diagrama de intermitente con leds


Dibujo del intermitente a un led:
plano de intermitente con leds


Podemos notar al probar cambios que este tipo de oscilador es inestable, pero para este efecto funciona bien.

Podemos agregar un transistor PNP al proyecto para independizar la salida del oscilador y poder conerctor varias series de leds.

Diagrama del intermitente con tres transistores:
Diagrama de leds intermitentes con 3 transistores



Dibujo del intermitente con 3 transistores y 6 leds:
Dibujo de intermitente con leds


Incluso si conectamos otro transistor PNP a Q1 de la misma forma que a Q2 para tener 2 grupos intermitentes.
O en lugar de los leds conectar un relay para conectar bombillas fuertes para las luces intermitentes de un vehículo.

Led intermitente con NE555

También se puede fabricar el intermitente con circuitos integrados, dependiendo del grado de precisión que necesitemos, podemos usar compuertas, incluso se podrían hacer con circuitos integrados como el NE555.

Dibujo de intermitente con NE555 a un led:
Dibujo de intermitente con NE555 a un led

Este diseño es muy utilizado como proyecto de electrónica de colegio para entender el funcionamiento de este famoso circuito integrado.
Conexion de 2 leds a NE555




Me he encontrado en algunos sitios un diseño que coloca
2 leds en la salida del NE555 de esta manera,
lo probé y funciona, no se a quien se le ocurrió primero,
pero me pareció interesante como ejemplo.



Intermitente a dos leds con compuerta lógica 4001 o 4011:

Este proyecto se puede realizar con diferentes tipos de compuertas lógicas, siendo más común el CD4011, seguido de CD4001 y CD4093, estos 3 circuitos integrados funcionan y las conexiones de las patillas son iguales.

Diagrama:
proyecto a 2 leds con compuerta logica


En futuras actualizaciones agregaré diferentes diseños de intermitentes con leds.
