Probador de controles remotos infrarrojos


Aunque algunas personas prueban la emisión de la luz infrarroja de los controles remotos con cámaras de video, web cam, incluso cámaras de celular, yo tengo dentro de mis herramientas un probador de controles remotos, porque como no me gusta repararlos debo tener la herramienta a mano que me ayude a repararlos más fácilmente.

Primero presento el diseño del que uso actualmente y luego un probador alternativo más simple.
Como receptor utilizo el mismo del los televisores o equipos de sonido.

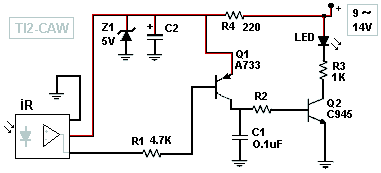

Diagrama del probador de control remoto completo
diagrama del probador de controles remotos infrarrojos

iR es el sensor de infrarrojos,
R1 y R2 de 4700 ohmios (4.7K),
R3 es de 1000 ohmios pero si se quiere más luz se puede bajar a 470 o 560 ohmios.
R4 es de 220 ohmios, puede se de medio watt,
las demás pueden ser de 1/4 o menos watts,
C1 es un capacitor cerámico de 0,1 microfaradio (104),
C2 es un capacitor electrolítico de 22 o 33 microfaradios de 6 o más voltios.
Z1 es un diodo zener de 5 voltios medio watt (5.1 voltios).
Q1 es un transistor PNP A733
Q2 es un transistor NPN C945
Se puede usar de 9 a 14 voltios DC.

Se puede usar el receptor infrarrojo de algún televisor, VHS, DVD, o equipo de sonido descontinuado, antes de sacarlo del chasis hay que definir muy cuidadosamente donde se conecta cada patilla.

En los televisores normalmente traen una cubierta de metal al negativo, todos los receptores infrarrojos en televisores que encontré tienen la patilla positiva en el centro. Pero el negativo y la salida intercambiados.
No encontré un remplazo en NTE, ECG, u otros. (Cuando lo encuentre lo publico).

Este diseño no lo monté en circuito impreso, lo armé en "el aire".

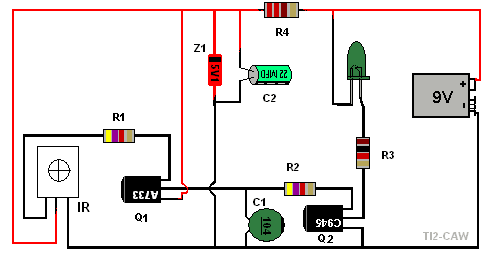

Dibujo del probador de controles remotos:
dibujo del probador de controles remotos infrarrojos

Al principio lo hice con solo un transistor pero no queda lo sensible que yo quería, este diseño lo utilizo desde hace mucho, se podrían sorprender de la sensibilidad.

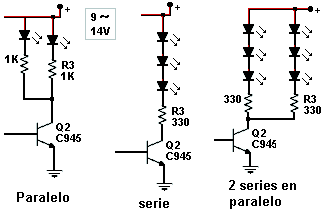

Si deseamos conectar el probador de controles remotos a varios Led, se puede conectar varios en serie, o paralelo.

diagrama electrico de leds en serie y paralelo


Probador simple de controles remotos:


Para publicar esta nota probé con foto diodos infrarrojos, para algo rápido y fácil se puede hacer,
pero es poco sensible y se activa con la luz natural y fluorescente.

El foto diodo es el mismo que utilizan algunos VHS para detectar el cassette o videocinta, los que mejor funcionan son casi negros, los transparentes son más sensibles a la luz natural.

El control remoto se prueba de frente al fotodiodo casi pegando, y hay que ponerlo en un sitio que no pegue mucha luz.


De cualquier forma recomiendo el diseño anterior, porque puede estar a varios metros de donde estamos probando y es muy llamativo ver como responde al control remoto.


Dibujo de probador simple con foto diodo:
dibujo del probador simple de controles remotos

Algunas veces no estamos muy seguros de la polaridad del fotodiodo, entonces podemos probarlo conectándolo en los dos sentidos pegando a una fuente de luz como una lámpara fluorescente, asegurándonos que el Led esté bien conectado


Diagrama:
diagrama del probador simple de controles remotos

Nota: La mayoría de los componentes que utilizo en mis proyectos electrónicos los obtengo de los artículos descontinuados, por eso casi siempre especifico donde se pueden encontrar y no donde comprar, porque para la experimentación pruebo con lo que tengo al lado, y hay componentes que en las tiendas electrónicas es casi imposible encontrarlos y están a nuestro lado en desechos electrónicos.

También puede buscarlos en tiendas electrónicas como eBay, Amazon o AliExpress.
