Proyecto: Amplificador LA4425 y datos del TDA2002 para adaptar.

Amplificador LA4445 o LA4425A

Aunque estos dos circuitos integrados son iguales el TDA4425A es de fabricación más actual y por ello los dispositivos electrónicos actuales lo utilizan más.

Actualmente es muy usado en radios de comunicación por el poco uso de componentes externos.
Aunque su empaque (Case) es diferente las conexiones coinciden bastante con el TDA2002 o TDA2003 que hace algún tiempo eran comunes en estos mismos radios.

Trabaja bien de 5 a 16 voltios y puede dañarse a partir de 18 voltios.
A 14.4 voltios y con altavoz de 4 ohmios desarrolla cerca de 6 vatios (6W)

Dibujo de conexiones del LA4425:

amplificador LA4425 o LA4425A

Posee compensaciones, estabilizadores y protectores internos, por ello sus pocos componentes externos.
Siendo necesario solamente el control de volumen o potenciómetro,
un capacitor de acople a la entrada (10 o 22 microfaradios),
el capacitor de acople al parlante o altavoz (1000µF 10V o más )
y el capacitor de la alimentación (1000µF 16 voltios),

Su principal debilidad es su baja capacidad para entregar el calor al elemento disipador o de enfriamiento.

Diagrama del LA4425:

Diagrama LA4425

Reemplazar LA4425 con un TDA2002 o TDA2003.

Como este circuito integrado no es muy común, en muchas tiendas de electrónica no se encuentra.

Entonces se da la necesidad de adaptar un TDA2002 o un TDA2003.

Solamente hay que adaptar la patilla 2 y agregar una resistencia de 1 ohmio en serie con un capacitor de 0,1 microFaradios (104) ente la salida y tierra (negativo).

Con el diagrama del TDA2002 podemos ver los componentes:

Amplificador TDA2002


Debemos agregar:

C2 470 microFaradios (µF) de 6 voltios o más
R2 3,3 ohmios (si queda muy sensible y ruidoso hay que aumentar)
R3 390 ohmios

Si olvidamos colocar los 2 componentes siguientes el circuito integrado se calienta y genera ruidos porque comienza a oscilar en una frecuencia muy alta y puede dañarse:

R4 1 ohmio
C5 0,1 microfaradio (104) (100nF)

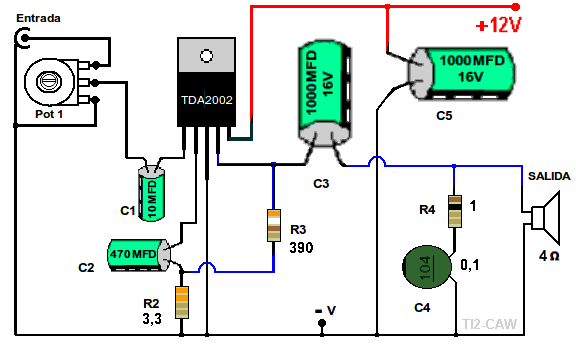

El dibujo del TDA2002 y sus componentes externos:

Dibujo de componentes del TDA2002


Podemos ver más amplificadores en el menú superior de proyectos de electrónica o directamente en este enlace: Amplificadores de audio.


La fuente de alimentación a utilizar para este proyecto es mejor si es mayor a 2 amperios, para un desempeño óptimo.

En los proyectos con amplificadores hay que tomar en cuenta dos cosas muy importantes: la correcta conexión de las tierras y un buen enfriamiento.

Cabe recordar que la vida de los componentes depende en gran parte de la temperatura.

Además las tierras (-) conectadas de manera incorrecta pueden generar ruidos indeseados o incluso oscilaciones que pueden dañar el circuito integrado.
