Proyecto: Amplificador de audio TDA1030

El amplificador TDA1030 es diseñado especialmente para televisores, funciona con voltajes algo altos, de 9 a 24 voltios, después de 25 voltios puede dañarse.

No es de mucha potencia, pero si se quiere recuperar alguno podemos armar este proyecto de pocos componentes.

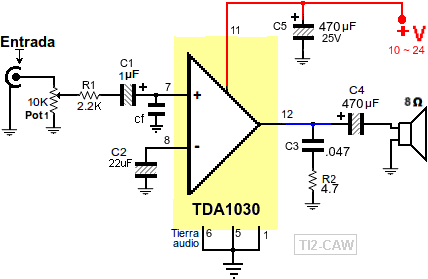

Diagrama del TDA1030:

amplificador de audio TDA1030

cf es un capacitor para filtrar ruidos por altas frecuencias: 100 a 1000pF.
C1 puede ser de 0.1 microfaradio hasta 1 microfaradio de 10 voltios o más.
C2 es de 22 microfaradios de 10 voltios en adelante.
C3 es un capacitor de poliéster de 0.047 microfaradios.
C4 es de 470 microfaradios y algo más que la mitad del voltaje de alimentación.
En algunos televisores utilizan 330 microfaradios.
C5 es el capacitor de la fuente generalmente de 470 microfaradios 25 voltios.
R1 es de 2.2K, puede ser de 1/16W.
R2 es de 4.7 ohmios puede ser de 1/8W.

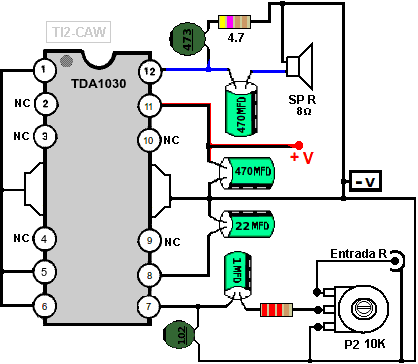

Muestro el dibujo del amplificador:

amplificador de audio TDA1030

La primera vez que vi este amplificador pensé que estaban utilizando la mitad de un amplificador estéreo. Porque le sobran varias patillas.

Para la mayoría de proyectos prefiero otros que son incluso más cómodos como el TDA2003.
Pero si ya lo tenemos puede funcionar bien, tomando en cuenta que se debe utilizar altavoces de 8 ohmios y es difícil pasar de 4W sin mucha distorsión.


Otros amplificadores:

Amplificador TDA8560Q: 40 vatios por canal.

Amplificador TDA7386 4 x 49W.

TDA2030, TDA2040 o TDA2050

De baja potencia con circuito integrado

TDA2004, TDA2005 y TDA2009.

TA8210 y TA8215.


Amplificador LA4425

Amplificador LA4445

TI2-CAW
